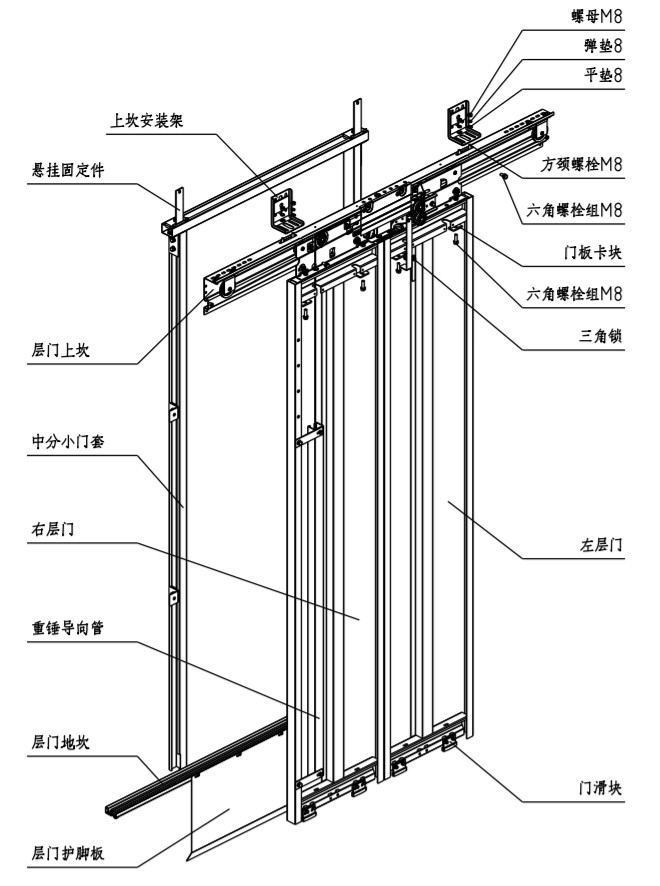

Dispositif de porte palière à ouverture centrale à 2 vantaux THY-LD-B
1. La méthode de déverrouillage consiste à déverrouiller le panneau de porte et à réussir le test d'impact du pendule de 45 kg.
2. La porte est forcée de se fermer à l'aide d'un marteau lourd, et le marteau lourd et le tube de guidage sont placés du côté intérieur de la porte palière.
3. La serrure de porte a passé le test du Centre national d'inspection des ascenseurs et a obtenu la certification CE et CU-TR.
4. Tension applicable de la serrure de porte : ≤ AC230V, ≤ DC110V.

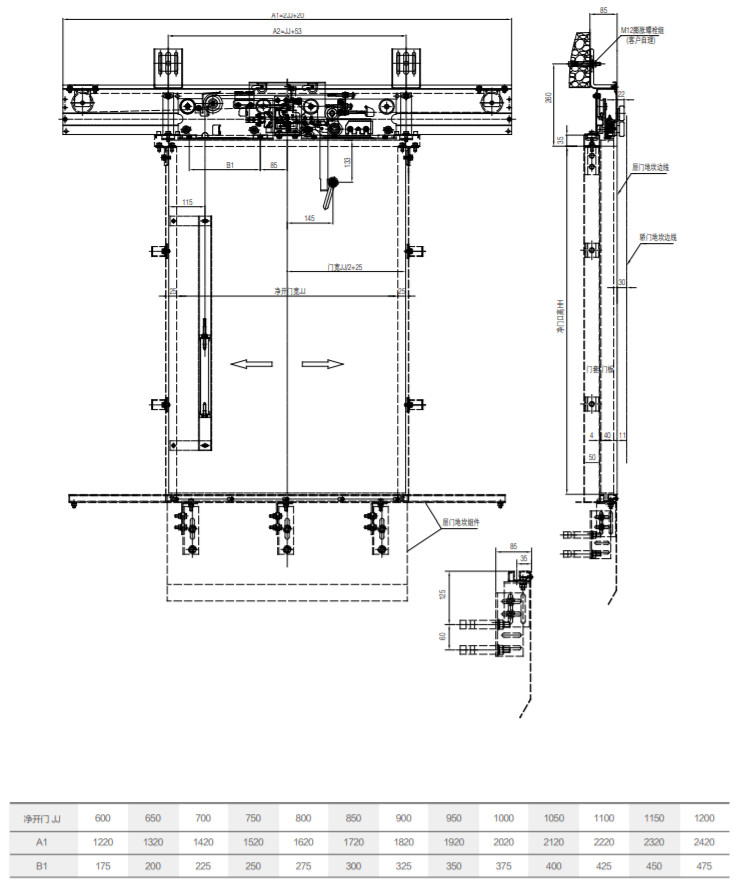

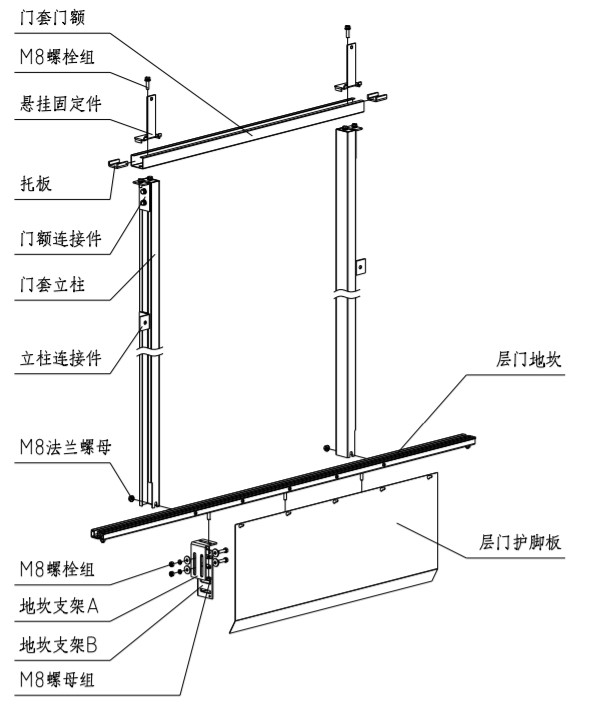

1. Installation du seuil et du revêtement de porte
1.1. Déterminer la position d'entrée et de sortie du seuil en fonction des dimensions de la cage d'ascenseur ; ajuster le centre du seuil pour qu'il soit identique au centre de l'entrée et de la sortie, et marquer le centre du seuil ; ajuster le niveau du seuil à moins de 1/1000 ; Surface pour empêcher l'eau de pénétrer dans la cage d'ascenseur.
1.2. Assemblez le montant et le vantaux à l'aide des pièces de liaison, puis installez les fixations. Placez le vantaux sur le seuil et ajustez la verticalité du montant à moins de 1/1000. Le centre du vantaux doit coïncider avec le centre du seuil d'entrée/sortie (mesure effectuée). La hauteur du vantaux correspond à la différence entre le bord inférieur du vantaux et le bord supérieur du seuil. Une fois l'ajustement terminé, serrez l'écrou à embase M8. Enfin, fixez le montant au mur.
1.3. Fixez la protection de pied de porte palière sur le seuil.

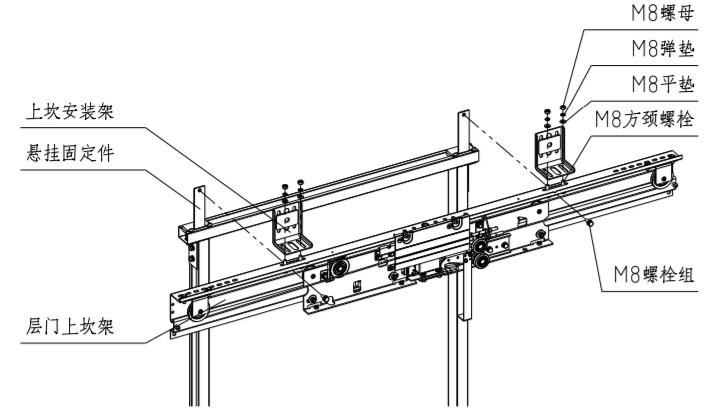

2. Installation du dispositif de porte palière
2.1. Alignez le cadre supérieur du seuil de la porte palière avec la barbe à l'extrémité inférieure de la partie de fixation de la suspension, et verrouillez le cadre supérieur du seuil et la partie de fixation de la suspension de la porte palière à travers le groupe de boulons M8*20.
2.2. Fixez le cadre de fixation du seuil supérieur à la paroi de la cage d'ascenseur à l'aide de boulons d'expansion ou de boulons traversants. Le cadre de fixation du seuil supérieur et le seuil supérieur de la porte palière sont reliés par des boulons à tête carrée M8.
2.3. Ajustez le seuil supérieur de la porte palière à gauche et à droite pour que le centre de la porte ouverte et le centre de l'entrée et de la sortie soient cohérents.
2.4. Ajustez la verticalité du plancher du dispositif de porte palière. Ajustez la verticalité du plancher du dispositif de porte palière à ±0,5 mm en traçant une ligne verticale ou en prenant le seuil de la porte de la voiture comme référence.

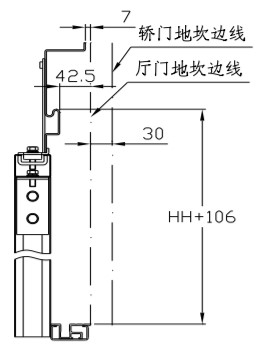

2.5 Après avoir vérifié les principaux paramètres d'installation du cadre de seuil sur les portes de plancher suivantes, serrez tous les boulons de fixation :
Hauteur du cadre de seuil supérieur de la porte palière : la distance entre la surface supérieure du rail de guidage du cadre de seuil supérieur de la porte palière et le seuil de la porte palière est de HH+106 mm ;
Le centre du cadre supérieur du seuil de la porte palière : l'écart entre le centre du cadre supérieur du seuil de la porte palière et le centre de l'entrée et de la sortie est de ±1 mm ;
La distance entre le rail de guidage supérieur du seuil de la porte palière et le seuil de la porte de la voiture : la distance entre le rail de guidage supérieur du seuil de la porte palière et le seuil de la porte palière est de 42,5 mm, et la distance par rapport au seuil de la porte de la voiture est de 72,5 mm.
Hauteur du cadre de seuil supérieur de la porte palière : la distance entre la surface supérieure du rail de guidage du cadre de seuil supérieur de la porte palière et le seuil de la porte palière est de HH+106 mm ;
Le centre du cadre supérieur du seuil de la porte palière : l'écart entre le centre du cadre supérieur du seuil de la porte palière et le centre de l'entrée et de la sortie est de ±1 mm ;
La distance entre le rail de guidage supérieur du seuil de la porte palière et le seuil de la porte de la voiture : la distance entre le rail de guidage supérieur du seuil de la porte palière et le seuil de la porte palière est de 42,5 mm, et la distance par rapport au seuil de la porte de la voiture est de 72,5 mm.
