Détecteur de porte d'ascenseur infrarouge THY-LC-917

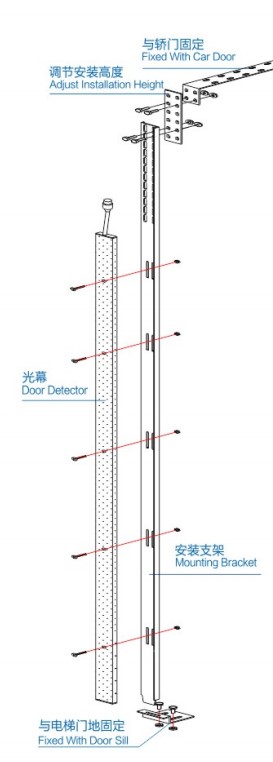

Le rideau lumineux d'ascenseur est un dispositif de sécurité pour portes d'ascenseur fonctionnant selon le principe de l'induction photoélectrique. Adapté à tous les ascenseurs, il assure la sécurité des passagers entrant et sortant. Le rideau lumineux se compose de trois parties : des émetteurs et récepteurs infrarouges installés de part et d'autre de la porte de la cabine, et des câbles flexibles spéciaux. Dans un souci de protection de l'environnement et d'économie d'énergie, de plus en plus d'ascenseurs sont dépourvus de boîtier d'alimentation. Certaines marques de rideaux lumineux nécessitent toutefois un boîtier d'alimentation en raison de leur faible immunité aux interférences électromagnétiques. Néanmoins, avec la popularisation des ascenseurs écologiques, les rideaux lumineux sans boîtier d'alimentation sont de plus en plus répandus. En effet, la conversion du 220 V en 24 V engendre inévitablement d'importantes pertes d'énergie.

Le rideau lumineux THY-LC-917 est équipé d'un tube LED à balayage dynamique contrôlé par processeur, en plus du rideau lumineux conventionnel. La bande LED bicolore indique l'état de la zone de protection, ce qui améliore la visibilité et l'ergonomie du rideau lumineux.

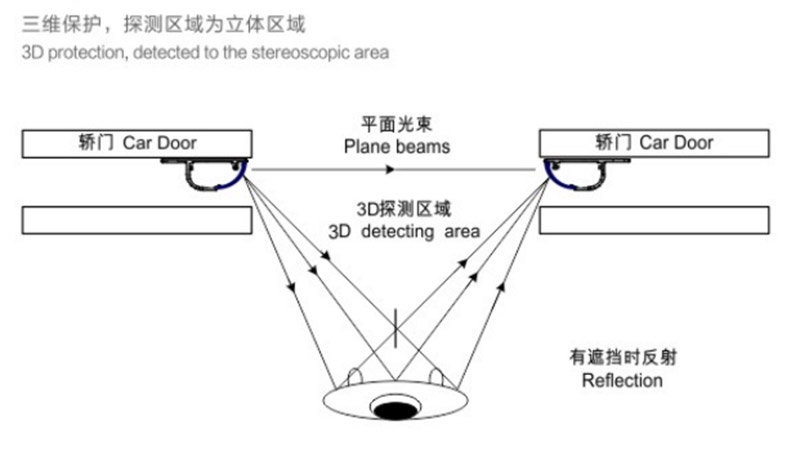

Plusieurs tubes émetteurs infrarouges sont situés à l'extrémité émettrice du rideau lumineux. Sous le contrôle du microcontrôleur, les tubes émetteurs et récepteurs s'activent successivement. La lumière émise par chaque tube est captée par plusieurs récepteurs, formant ainsi un balayage multicanal. Ce balayage continu de la zone des portes de la cabine, de haut en bas, crée un rideau lumineux de protection infrarouge dense. Lorsqu'un faisceau est bloqué, la conversion photoélectrique étant impossible, le rideau lumineux détecte une obstruction et génère un signal d'interruption. Ce signal peut être un signal de commutation ou un signal à niveaux haut et bas. Dès réception de ce signal, le système de contrôle déclenche l'ouverture des portes, ce qui interrompt leur fermeture et inverse le sens d'ouverture. Les portes de l'ascenseur se referment normalement une fois les passagers ou l'obstacle hors de la zone d'alerte, assurant ainsi la sécurité et évitant les accidents liés au risque de blocage dans l'ascenseur.
