Patins de guidage à rouleaux pour ascenseur domestique THY-GS-H29

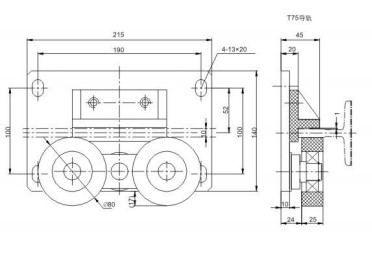

Le patin de guidage à galets THY-GS-H29 pour ascenseur de villa est composé d'un cadre fixe, d'un bloc en nylon et d'un support de galets. Le bloc en nylon est fixé au cadre fixe par des attaches. Le support de galets est relié au cadre fixe par un axe excentrique. Deux galets sont disposés de part et d'autre de l'axe excentrique, leurs surfaces de roulement étant opposées au bloc en nylon. Ce patin de guidage pour ascenseur de villa permet un réglage de la distance entre le galet et le bloc en nylon, facilitant ainsi son installation. L'entraxe de fixation est de 190 x 100 mm, le diamètre extérieur du galet est de Φ80 mm et le revêtement est en PTFE. Grâce à son faible coefficient de frottement et à sa bonne résistance à l'usure, l'ascenseur fonctionne en douceur, réduisant ainsi les vibrations. Son réglage, son remplacement et l'allongement de sa durée de vie sont aisés. Il améliore le confort des passagers, réduit le bruit de fonctionnement de la cabine et convient aux ascenseurs de type « packing villa ». Sa vitesse nominale est ≤ 0,63 m/s et la largeur de ses rails de guidage est de 10 mm. Les galets de guidage ne nécessitent aucune lubrification. Il est essentiel de maintenir la cabine et la gaine propres et hygiéniques.
