Les patins de guidage coulissants sont utilisés pour les ascenseurs passagers à moyenne et grande vitesse THY-GS-310F

Les patins de guidage coulissants sont utilisés pour les ascenseurs à moyenne et grande vitesse THY-GS-310F. Image en vedette

Brève description :

Le patin de guidage coulissant haute vitesse THY-GS-310F fixe le chariot sur le rail de guidage, limitant ainsi ses mouvements de haut en bas. La partie supérieure du patin est équipée d'un godet à huile pour réduire les frottements entre le revêtement du patin et le rail de guidage.

Envoyez-nous un e-mail

Détails du produit

Étiquettes de produit

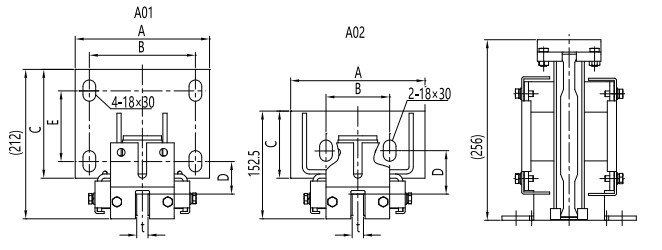

Paramètres du produit

Vitesse nominale	≤ 2,0 m/s
Force positive	1500N
Force de lacet	1250N
Faites correspondre le rail de guidage	10,16
Applicable aux capsules latérales

Informations sur le produit

Le patin de guidage coulissant haute vitesse THY-GS-310F fixe la cabine sur le rail de guidage, limitant ainsi ses mouvements de haut en bas. Sa partie supérieure est équipée d'une coupelle à huile réduisant les frottements entre le revêtement et le rail. Chaque cabine d'ascenseur est équipée de quatre jeux de patins, installés respectivement de part et d'autre de la poutre supérieure et sous le logement du parachute, en bas de la cabine. Les patins fixés à la cabine peuvent effectuer un mouvement alternatif le long du rail de guidage fixé à la paroi de la cage. Le mouvement de levage empêche la cabine de se déformer ou de basculer pendant le fonctionnement. L'utilisation d'un contact coulissant à deux points entre les patins supérieurs et inférieurs et de patins antichoc en caoutchouc, combinés à un revêtement monobloc Mitsubishi, réduit les vibrations lors des mouvements de montée et de descente de la cabine, offrant une excellente stabilité et un confort de conduite optimal. Principalement utilisé pour les ascenseurs dont la vitesse nominale est inférieure à 2,0 m/s.

Méthode de réglage du patin de guidage

(1) Ajustez les quatre vis, c'est-à-dire ajustez l'écart X1, prenez X1 = 1~2 mm.

(2) Serrez l'écrou de réglage pour ajuster l'écartement à la valeur appropriée. Cet écartement peut être déterminé en fonction de la charge. Pour une charge > 1000 kg, il peut être de 2,0 à 2,5 mm ; pour une charge ≤ 1000 kg, il peut être de 4 à 4,5 mm.

(3) Après avoir installé le patin de guidage, remettez l'écrou de réglage d'un demi-tour. Après le réglage, serrez le contre-écrou.

FAQ

Quels sont les fournisseurs de votre entreprise ?

Torindrive, Monadrive, Montanari, Faxi, Sylg, Xinda, Kds, Xizi, Nbsl, Ouling, Bst, Flying, Hd, Eshine, Fermator, Dongfang, Huning, Aodepu, Wittur, Marazzi, Rlb, Feinai, Weco, Gustav, Goldsun, Langshan, Monarch, Step, etc.

Quel est le processus de production de votre entreprise ?

Lancement de commande du plan de vente → Traitement civil et technique des ascenseurs → Le service de production reçoit des instructions pour ajuster le plan → Liste de traitement des lancements de production → Instructions d'emballage → Émission de la liste de prélèvement des matières premières et auxiliaires et des matériaux d'emballage → Organisation de la production → Technologie du processus de production, supervision de la qualité → Suivi de l'avancement de la production → Demande d'inspection → Inspection → Examen des dossiers → Emballage → Stockage des produits finis.

Combien de temps dure normalement le délai de livraison des produits de votre entreprise ?

Le délai de livraison de l'ascenseur complet est de 20 jours ouvrés, et celui de la cabine est généralement de 15 jours ouvrés. Nous organiserons la livraison des autres pièces dans les meilleurs délais, selon les spécifications, la quantité et le mode de livraison de la commande. Pour plus de détails, veuillez nous contacter avant de commander.
