Patins de guidage coulissants utilisés pour les ascenseurs ordinaires pour passagers THY-GS-029

Patins de guidage pour ascenseurs ordinaires (THY-GS-029) - Image mise en avant

Description courte :

Détails du produit

Étiquettes de produit

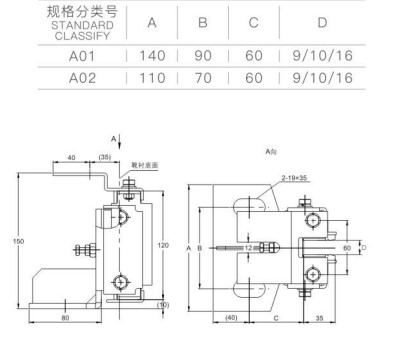

Paramètres du produit

Vitesse nominale	≤1,75 m/s
Force positive	1050N
Force de lacet	650N
Alignez le rail de guidage	9,10,15,88,16
Applicable aux capsules latérales

Informations sur le produit

Les patins de guidage coulissants THY-GS-029 Mitsubishi sont installés sous le siège du dispositif de sécurité, sur la poutre supérieure et la poutre inférieure de la cabine. Généralement, il y en a quatre de chaque côté. Ces patins assurent le déplacement vertical de la cabine le long du rail de guidage. Ils sont principalement utilisés pour les ascenseurs dont la vitesse nominale est inférieure à 1,75 m/s. Chaque patin de guidage est composé d'une garniture, d'un siège, d'un porte-graisse, d'un ressort de compression et de pièces en caoutchouc. Le siège présente une résistance et une rigidité suffisantes, ainsi qu'un bon amortissement des vibrations. Il est généralement fabriqué en fonte grise ; la structure soudée, plus simple à réaliser, est également couramment utilisée. La garniture est disponible en différentes largeurs (9 à 16 mm), ce qui permet à l'utilisateur de choisir la largeur adaptée au rail de guidage. Elle est fabriquée en polyuréthane haute résistance à l'usure. Afin d'améliorer le glissement et de réduire le frottement entre la garniture et le rail, une lubrification est nécessaire. Un support est donc prévu sur le patin pour fixer le porte-graisse. L'huile lubrifiante contenue dans le boîtier est uniformément répartie sur la surface de travail du rail de guidage à travers le feutre afin d'assurer une lubrification automatique.

Méthode de réglage des chaussures de guidage

Avant d'installer le patin de guidage, serrez d'abord l'écrou de réglage de façon à ce que l'écart X entre le support et le patin en caoutchouc soit de 1 mm. Après avoir installé le patin de guidage, desserrez l'écrou de réglage afin que l'écart Y entre l'écrou et la surface du support soit d'environ 2 à 4 mm. L'écart X doit alors être compris entre 1 et 2,5 mm. Serrez ensuite l'écrou de fixation. Après avoir effectué les réglages précédents, vérifiez le serrage des patins de guidage en secouant légèrement le véhicule : les patins doivent être en contact avec les rails de guidage, sans être trop serrés. Ajustez ensuite la position du patin en fonction de la coordination entre le patin et le rail.
