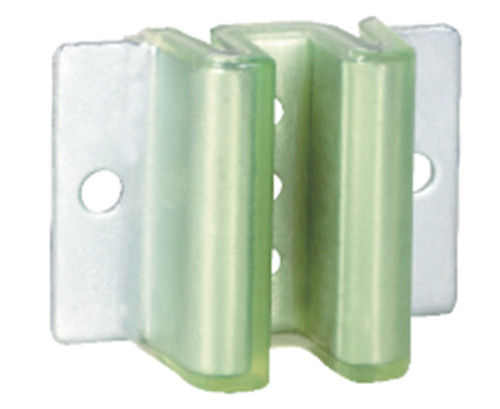

Patins de guidage coulissants pour rail de guidage creux THY-GS-847

Le patin de guidage de contrepoids THY-GS-847 est un patin universel à rail creux en forme de W, assurant le guidage vertical du contrepoids le long du rail. Chaque ensemble est équipé de quatre patins de guidage, installés respectivement sur les parties inférieure et supérieure de la poutre de contrepoids. Il se compose principalement d'une tête de patin unique, d'un porte-graisseur et d'un logement de patin. Le pas de perçage courant est de 60 trous longs, mais il existe également divers pas de perçage, comme des trous ronds. La tête de patin unique est fabriquée en polyuréthane moulé sous pression avec une plaque d'acier de 4 mm, ce qui assure sa solidité et sa stabilité, garantit la largeur de la rainure et réduit le bruit dû au frottement entre le cadre du contrepoids et le patin. Le logement de patin est plié avec une plaque d'acier et recouvert de plastique. Plusieurs types de trous inférieurs sont disponibles, facilitant ainsi l'installation, à condition de respecter l'espacement des trous. Le dessus du patin de guidage est équipé d'un support de fixation pour godet d'huile, facilitant son installation. Le lubrifiant traverse le feutre. Appliquez uniformément le lubrifiant sur le rail de guidage pour assurer sa lubrification. Largeurs de rail de guidage compatibles : 16 mm et 10 mm. Ce patin de guidage est un accessoire d'origine. Il convient aux ascenseurs de différentes marques, telles que Mitsubishi, Otis, Fujitec, KONE, Schindler et Brilliant. Il est principalement utilisé pour les ascenseurs dont la vitesse nominale est inférieure à 1,75 m/s. Il est utilisé pour les rails de guidage creux à contrepoids.
