Patins de guidage coulissants pour ascenseurs de passagers THY-GS-028

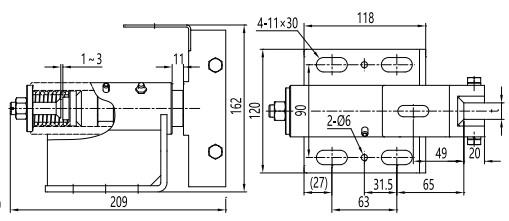

Le patin de guidage THY-GS-028 convient aux rails de guidage d'ascenseur d'une largeur de 16 mm. Il se compose d'une tête, d'un corps, d'un siège, d'un ressort de compression, d'un porte-graisse et d'autres éléments. Ce patin à ressort flottant unidirectionnel offre un effet d'amortissement perpendiculaire à l'extrémité du rail, mais l'espace important qui subsiste entre lui et la surface de travail du rail le rend inefficace pour l'atténuation des vibrations et des chocs. La vitesse maximale admissible de l'ascenseur utilisant ce patin est de 1,75 m/s. Les patins à ressort élastiques en caoutchouc, grâce à la directivité de leur tête, offrent également un amortissement du côté de la surface de travail du rail, ce qui améliore leurs performances et élargit la plage de vitesses admissibles.

La force de pression initiale exercée par la garniture du patin de guidage élastique sur l'extrémité du rail de guidage est réglable. Le choix de cette pression initiale dépend principalement de la gravité partielle, qui est liée à la charge nominale de l'ascenseur, aux dimensions de la cabine et à la position de son centre de gravité. La garniture du patin de guidage subit une diminution de la pression de contact avec l'usure. Lorsque l'usure est faible, il est possible d'ajuster la vis pour pousser la tête du patin vers l'avant et ainsi augmenter la pression de contact, assurant un fonctionnement fluide de la cabine. Cependant, une pression de contact excessive augmente la résistance au roulement et accélère l'usure de la garniture. La tête du patin pivote automatiquement dans son logement. En cas de défaut d'alignement du rail de guidage ou d'usure inégale des extrémités supérieure et inférieure de la garniture, un léger mouvement de la tête du patin compense ce défaut, évitant ainsi les vibrations de la cabine ou le blocage du rail.
