Patin de guidage coulissant pour ascenseur à articles divers THY-GS-L10

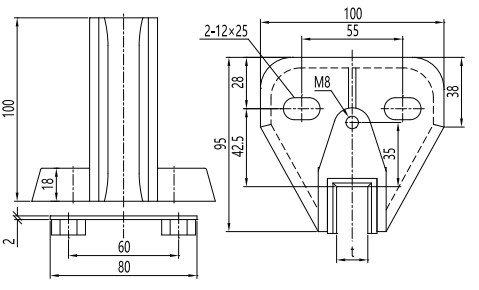

Le patin de guidage THY-GS-L10 est un patin de guidage pour contrepoids d'ascenseur, utilisable également comme monte-charge. Il comprend quatre patins de guidage (deux supérieurs et deux inférieurs) fixés au rail et assurant la stabilité du cadre du contrepoids. Une doublure en nylon polyuréthane, en contact avec le rail de guidage sur trois côtés, est intégrée au patin. Un graisseur assure la lubrification du rail. Ce patin permet le déplacement vertical de l'ascenseur. Il se compose d'un support et d'une doublure. Cette dernière, d'une longueur de 100 mm, est fabriquée en polyuréthane et disponible en plusieurs coloris. Les largeurs de rail de guidage compatibles sont de 5, 10 et 16 mm.

Que la garniture du patin de guidage rigide ou élastique soit en fer ou en nylon, le frottement entre cette garniture et le rail de guidage reste très important pendant le fonctionnement de l'ascenseur. Ce frottement accroît également la charge sur le mécanisme de traction.

Caractéristiques : La tête du patin de guidage étant fixe, la structure est simple et ne comporte aucun mécanisme de réglage. Avec le temps, le jeu entre le patin et le rail de guidage augmente, ce qui peut entraîner des vibrations, voire des chocs, pendant le fonctionnement de la cabine. Une lubrification adéquate est donc indispensable.
